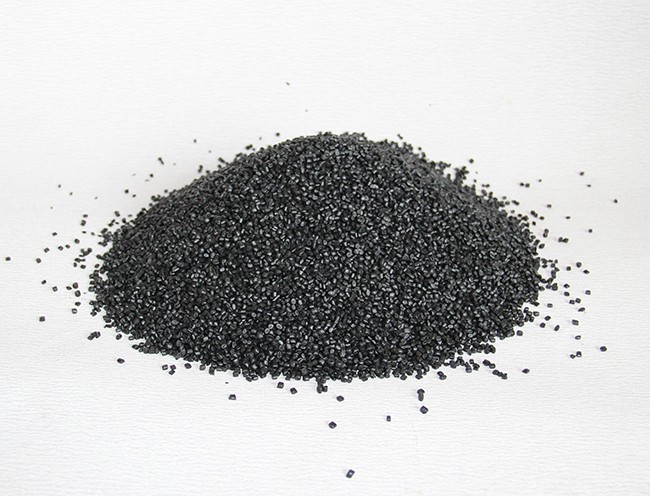

聚乙烯防腐顆粒

產品描述：

聚乙烯防腐顆粒，又名：聚乙烯防腐專用料，主要用于石油、化工、城建行業(yè)中埋地或架空的輸油、輸氣、給排水，介質溫度＜200℃的鋼質管道外壁二層結構/三層結構聚乙烯防腐蝕保護層。

我公司聚乙烯防腐顆粒是針對高密度聚乙烯（HDPE）耐環(huán)境應力性能高，使其滿足GB/T 23257-2017技術標準要求，并專為埋地鋼質管道選用聚乙烯防腐層時所研制的新一代材料。是以高、低兩級密度的聚乙烯樹脂為主料，添加抗環(huán)境應力開裂材料和優(yōu)良的抗氧化材料、防老化材料及多元素的新性能助劑母粒，通過雙螺高混塑化、擠出、切粒、分離、篩選等流程精制而成。

聚乙烯防腐專用料經多年來應用驗證，各項技術指標完全達到所執(zhí)行的標準要求，已創(chuàng)下諸多的優(yōu)良業(yè)績，成為廣大用戶可信賴的聚乙烯防腐顆粒廠家。

產品優(yōu)點：

1、耐應力，不開裂

2、抗沖擊、高電阻

3、低溫韌性好

4、抗紫外線、耐老化

性能指標：

項目名稱	單位	數(shù) 值	項目名稱			單位	數(shù) 值
聚乙烯防腐顆粒			聚乙烯防腐顆粒壓片
密度	g/cm3	0.96	體積電阻率			Ω·m	8.42×101303
色母含量	%	2.1	耐環(huán)境應力開裂(F50,50℃)			h	1650
熔體流動速率 (190℃,2.16kg)	g/10min	0.49	耐化學介質腐蝕(23±2℃,7d)	10%HCI	拉伸強度率	%	90.4
氧化誘導期 (200℃)	Min	52.5		10%HCI	斷裂伸長率	%	95.3
耐熱老化 (100℃,2400h)	%	14.3		10%NaOH	拉伸強度率	%	95.0
聚乙烯防腐顆粒壓片				10%NaOH	斷裂伸長率	%	98
拉伸強度	MPa	25.6		10%NaCI	拉伸強度率	%	95.9
斷裂伸長率	%	807		10%NaCI	斷裂伸長率	%	100
維卡軟化點	℃	120	耐紫外線老化 (336h)	拉伸強度率		%	81.3
脆化溫度	℃	-66	耐紫外線老化 (336h)	斷裂伸長率		%	82.9
電氣強度	MV/m	29.5	壓痕硬度(23±2℃）			mm	0.13

供貨信息：

顏色：黑

包裝：塑編復合袋

凈重：25kg/袋

可按用戶需求進行

使用說明：

加工性能，可采用擠出包覆工藝或擠出纏繞工藝，使用時通常熔體溫度以170℃～240℃設定。

1、擠出機預熱的時間和溫度：1區(qū)=150℃；2區(qū)=160℃；其他區(qū)=180℃～200℃；預熱4小時以上。

2、擠出機生產時溫度調整；1區(qū)=170℃；2區(qū)=180℃；3區(qū)～4區(qū)=200℃～220℃；其他區(qū)=180～200℃。

3、生產中斷1小時以上，應將擠出機溫度降至預熱時的溫度，以防過熱包死螺桿并造成機中存料老化和設備受損。

4、生產中斷時擠出機中的料可能會過熱熔融（“流水”）,將余料即時排凈。再開機時按2調溫開機。

5、應把擠出機名區(qū)溫度精度控制在±3℃內，各加熱區(qū)的冷卻要有效。

6、產品烘干溫度不超過70℃，如存放時間較長，使用時采用熱風烘干，烘干條件為70℃/1h。

7、以上溫度參數(shù)為建議值，實際中請根據(jù)現(xiàn)場和設備情況調整至合適的工藝參數(shù)。

運輸存儲：

1、防潮、防油污、防酸堿、防暴曬、注意明火。

2、保證密閉，在常溫＜35℃，相對濕度＜75%的環(huán)境下存儲。

3、保質期限12個月。

tags:聚乙烯防腐顆粒廠家，聚乙烯防腐顆粒價格

更新時間：20/12/16 16:23:12 【打印此頁】【關閉】【返回上一頁】
